GCS低压抽出式开关柜

分类:
低压开关柜
发布时间:
2019/4/16 11:12:56

概述

  GCS低压抽出式开关柜(以下称开关柜)是原两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该装置于1996年7月在上海通过了两部联合主持的鉴定以来,受到生产制造单位和电力使用部门的重视和肯定。

  电力工业部、机械工业部联合以安全用[1997]01号、机重[1997]01号文下发了《关于GCS型低压抽出开关柜推广应用有关问题的通知》,目前,GCS型低压抽出式开关柜已被电力用户广泛选用。

  本开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz、额定工作电压为380V(400V、600V),额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

  标准:

  本开关柜符合IEC439-1 《低压成套开关设备和控制设备》、GB7251.1《 低压成套开关设备和控制设备第一部分》、JB/T9661 《低压抽出式成套开关设备》、

  ZBK36001《低压抽出式成套开关设备》等标准。

  正常使用环境条件

  1、周围空气温度不高于+40℃ 、不低于-5 ℃,并且24h内其平均温度不得高于+35℃。

  2、大气条件:空气清洁,相对湿度在最高温度为+40℃ 时不超过50%, 在较低温度时允许有较高的相对湿度,例如+20 ℃时为90%,应考虑到由于温度变化,可能会偶然产生适度的凝露。

  3、海拔高度不得超过2000m。

  4、污染等级3。

  5、本装置适应于以下温度的运输和储存过程:-25℃ 至+55 ℃的范围之间,在短时间内(不超过24h)可达+70 ℃,在这些极限温度下装置不应遭到任何不可恢复的损伤,而且在正常条件下应能正常工作。

  6、如果上述使用条件不能满足时,可以与我公司协商解决。

  主要结构特点

  1、开关柜柜体的主构架采用8MF型材(或KS、KB型材或敷铝锌板制作成的型材),构架采用拼装和部分(侧框和横梁)焊接两种结构形式。主构架上安装模数为E=20mm和100mm的Φ9.2mm 的安装孔,使得框架组装灵活方便。开关柜面板采用优质钢板经数控机床加工而成,表面经过酸洗、磷化处理后静电喷塑,抗磨耐腐,既有牢固的机械强度,又有可靠的接地连续性。

  2、开关柜的各功能室相互隔离,其隔室主要分为功能单元室(抽屉)、母线室、电缆室,各室的功能相对独立。

  3、开关柜的组合形式分为:抽屉柜、固定柜、混装柜、固定分隔柜。

  1)抽屉柜是由抽屉、柜体骨架及相关组件构成,电气元件均固定安装在抽屉内。抽屉柜主要用于电动机控制回路,也可用作配电。

  2)固定柜主要用作进线柜、联络柜、电容补偿柜、变频器柜、软启动柜等。

  3)混装柜即是抽屉单元与固定单元可混合装于一个柜架中。混装柜主要用于配电回路和电动机控制回路都有的场合。

  4)固定分隔柜即各回路单元间相互隔离,采用插入式或抽出式断路器以保证设备维护及检修的方便。固定分隔柜主要用于配电回路,也可以用于一些功率较大的电动机控制回路。

  4、功能单元(抽屉)

  1)抽屉层高的模数为80mm时分为160/2、160、240、320、400、480等模数单元尺寸系列,抽屉安装单元有效高度1760mm。抽屉层高的模数为200mm时分别为200/2、200、400、600等模数单元尺寸系列,抽屉安装单元有效高度1800mm。单元回路额定电流630A及以下其中½单元抽屉最大电流可达到100A。

  2)抽屉改变仅在高度尺寸上的变化,其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。

  3)每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉。其中一单元以上抽屉采用多功能后板

  4)抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。

  5)1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。

  6)单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构 ZJ-1型转接件。

  7)抽屉面板具有分、合、试验、抽出等位置的明显等标志。抽屉单元设有机械联锁装置。

  5、母线系统

  所有母线皆经过镀锡处理。

  1)水平母线

  开关柜的水平母线置于柜后或柜顶。

  2)垂直母线

  垂直母线布置在垂直母线室内,用于功能单元与主母线直接的连接。垂直母线选用“L”形直角铜母线,置于特制的多功能板中,可为三相或四相。

  3)中性母线(N线)和中性保护母线(PE线或PEN线)中性母线和中性保护母线平行地安装在功能单元室的下部和垂直安装在电缆室中,N线与PE线之间如用绝缘子相隔,则N线与PE线分别使用,二者之间如用导体连接,即成PEN线。

  6、保护接地系统

  本开关柜的保护电路由单独装设的并贯穿于整个排列长度的PE线(或PEN线)和可导电的结构件二部分组成。装置中金属结构件,除外表的门和封板外,其余都经过镀锌处理,在结构件的连接处,都经过精心设计,使其能通过一定的短路电流。

  7、电缆室

  馈线柜和电动机控制柜设有专用的电缆室,功能单元室与电缆室内电缆的连接通过转接件或转接铜排实现,既提高了电缆的使用可靠性,又极大地方便了用户对电缆的安装与维修。电缆隔室有二个宽度尺寸(240mm和440mm)可供选用,视电缆数量、截面和用户对安装维修方便和要求而定。

  为了有利于设备的安装与现场施工,在配电柜中设有专用的电缆通道,并附有相应的电缆固定件。

  8、装置的功能单元辅助接点对数一单元及以上的为32对,1/2单元的为20对,能满足自动化用户与计算机接口的需要。

  9 、考虑到干式变压器使用的普通性安全性和油浸变压器的经济性,装置既可以方便的与干式变压器组成一个组列,也可以与油浸变压器低压母线方便连接。

  10、以抽屉为主体,同时具有抽出式和固定式,可以混合组合,任意选用。

  11 、柜体的防护等级为IP30、IP40,可以按用户需要选用。


开关柜主要技术参数


项目

参数

主电路额定电压V

AC380V(400V)、660V

辅助电路额定电压V

AC220V、380V(400V);DC110V、220V

额定频率Hz

50HZ(60HZ)

额定绝缘电压V

600V(1000V)

额定电流A

水平母线:≤4000A垂直母线(MCC):1000A

母线额定短时耐受电流(KA/1s)

50、80

母线额定峰值耐受电流(KA/0.1s)

105、76

工频试验电压V

主电路:2500 V/1min
辅助电路:1760 V/1min

母线

三相五线制或三相四线制 A.B.C.PEN

防护等级

IP30,IP40

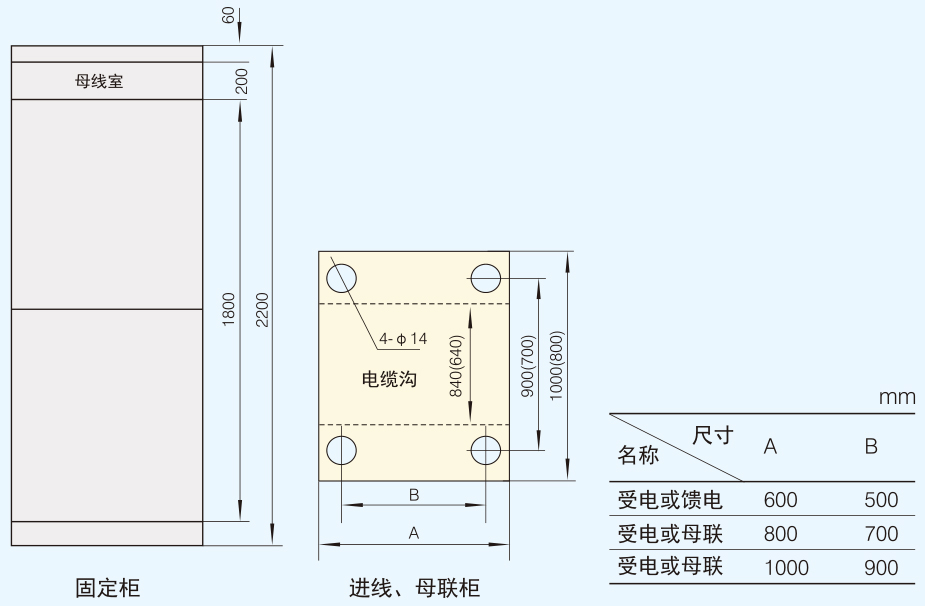

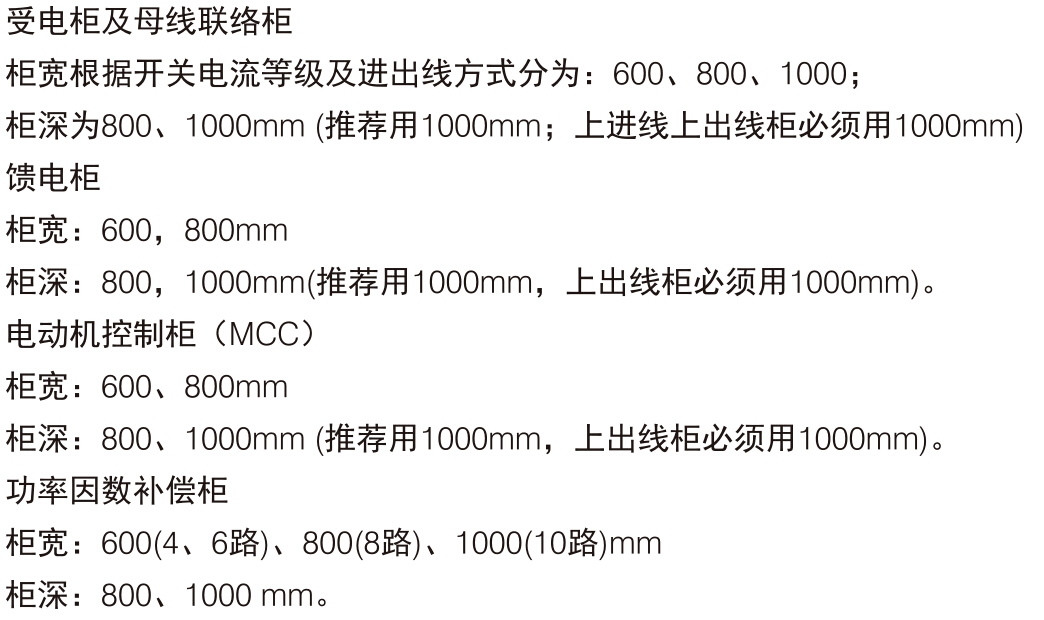

开关柜外形尺寸
