概述

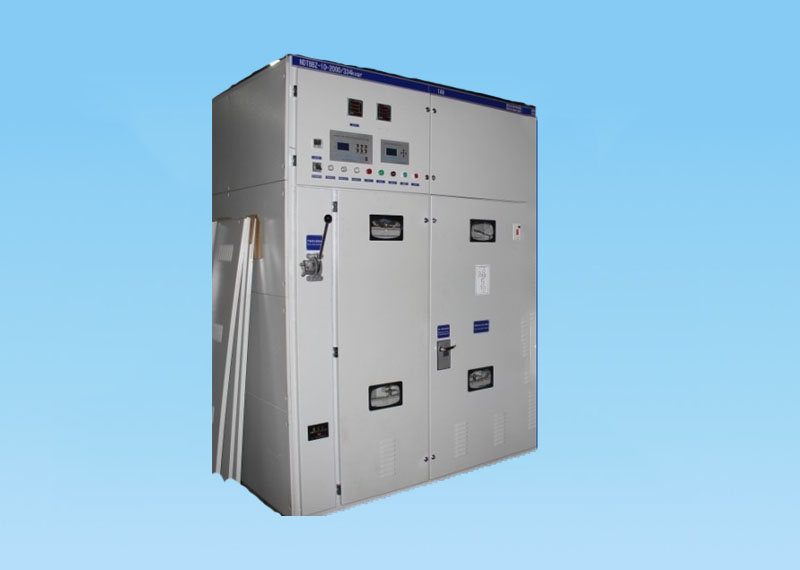

HGN2-12(Z)箱式固定交流金属封闭开关设备(简称开关柜)适用于3 kV、6kV、7.2kV、12kV三相交流50Hz系
统中作为接收与分配电能之用,特别适合于频繁操作的场所，其母线系统为单母线(可派生出单母线带旁路和双母线结构）。
标准
开关柜符合国家标准GB3906《3~35kV交流金属封闭开关设备》和等效采用电工标准IEC298 《交流金属封闭开关设备和控制设备》的要求。并具有防止带负荷分、合隔离开关防止误入带电间隔；防止误分、合断路器；防止带电挂接地线；防止带地线合隔离开关等"五防"闭锁功能。针对高压电动机的起动,开发的派生系列XGND1型起动柜，可实现电抗柜和起动柜合二为一，起动柜可单独实现电机正反转。完全满足工况要求。本开关柜安装于户内，主开关采用与操作机构一体化的ZN28-12系列真空断路器， 隔离开关采用GN30-12旋转式隔离开关。具有体积小、振动小、噪音低、外壳封闭、可靠性高等一系列优点。
产品特点
柜体为拼装式结构，由热镀钢板折弯后采用进口高强度铆钉铆接而成，结构简单坚固、美观。
柜内开关间隔为六氟化硫气体绝缘和灭弧，而其他间隔均为空气绝缘。
柜内的开关装置可选用sf6负荷开关、sf6断路器、sf6接触器、sf6隔离开关。
负荷开关与接地开关，接地开关与柜门均设有可靠的联锁装置，防止误操作。
操作机构可实现手动（就地）、电动（远方）操作。
根据需要，柜上可配备继电器、线圈、仪表用互感器等一些附件。
可装设限流式带有撞击器触动脱扣装置的熔断器。
柜后封板兼为压力释放装置，确保人身安全。 靠墙安装，操作及维护均由正面进行。
使用环境条件
环境温度：上限+40，下限-25；
海拔高度：不超过1000m，高于1000m但不超过4000m时，按GB311.1进行修正；
相对湿度：日平均值不大于95%，月平均值不大于90%；
地震烈度：不大于8度；没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所。
如果上述使用条件不能满足时，可以与我公司协商解决。
