GGD低压交流配电柜

分类:
低压开关柜
发布时间:
2019/4/16 11:12:56

  GGD交流低压配电柜(以下简称开关柜)适用于发电厂、变电站、厂矿企业等电力用户的交流50HZ,额定工作电压380V额定工作电流3150A的配电系统,做为动力、照明及配电设备的电能转换、分配与控制之用。

  本开关柜是根据能源部主管上级,广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高,动热稳定性好,电气方案灵活、组合方便,系列性、实用性强,结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

  标准:

  本开关柜符合IEC439-1 《低压成套开关设备和控制设备》、GB7251.1《 低压成套开关设备和控制设备第一部分》 、JB/T5877《低压固定封闭式成套开关设备》等标准。

  正常使用环境条件

  1、周围空气温度不高于+40℃,不低于-5℃,24h内的平均温度不得高于+35℃,超过时,需根据实际情况降容运行;

  2、户内使用:使用地点的海拔不得超过2000m ;

  3、周围空气相对温度为+40℃时不超过50%,在较低温度时允许有较大的相对温度,如+20℃时为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响;

  4、装置安装时与垂直面的斜度不超过5℃,且整组柜列相对平整(符合GBJ232-82标准);

  5、装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所;

  6、用户有特殊要求可以与我公司协商解决。

  主要结构特点

  1、柜体采用通用柜的形式,构架用8MF冷弯型钢局部焊接组装而成,构架零件及专用配套零件由型钢定点生产厂配套供货以保证柜体的精度和质量。

  通用柜的零部件按模块原理设计,并有20模的安装孔。通用系数高,可以使工厂实现予生产,既缩短了生产制造周期,也提高了工作效率。

  2、柜体设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同的数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目。

  3、本开关柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方,面目一新。

  4、柜门用转轴活动铰链与构架相连,安装、拆卸方便,门的折边处均嵌有一根山型橡塑条,关门时门与构架之间的嵌条有一定压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。

  5、装有电器元件的仪表门用多股软铜线与构架连接,柜内的安装件与构架间用滚花螺钉连接,整柜构成完整的接地保护电路。

  6、柜体面漆选用聚酯桔形烘漆,附着力强,质感好,整柜呈亚光色调,避免了眩目效应,给值班人员创造了较舒适的视觉环境。

  7、柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。

  8、柜体的防护等级为IP30,用户也可根据使用环境的要求在IP20~IP40之间选择。

  9、主电路方案

  GGD柜的主电路设计了129个方案,共298个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)。

  其中  GGD1型   49个方案   123个规格

  GGD2型   53个方案   107个规格

  GGD3型   27个方案    68个规格

  主电路方案是征求了广大设计,使用部门的意见选编的增加了发电厂需要的方案.额定电流增加至3150A,适合2000KVA及以下的配电变压器选用。

  此外,为适应无功补偿的需要设计了GGJ1、GGJ2电容补偿柜,其主电路方案4个,共12个规格。

  开关柜主要技术参数

  1、主要指标

  额定绝缘电压:660V

  额定工作电压:

  主电路:380V

  辅助电路:

  交流:220V、380V、

  直流:110V、220V

  额定频率:50Hz

  水平额定电流:400A、630A、1000A、1600A、2000A、2500A、3150A。

  2、本开关柜根据分断电流大小分成GGD1、GGD2、GGD3三种型号,三种型号的电气指标如下表:

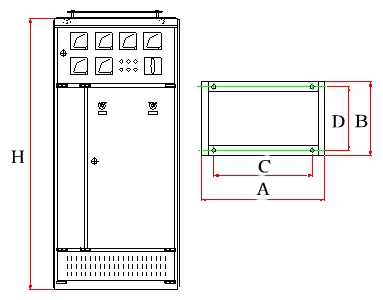

开关柜外形尺寸



产品代号

A(柜宽)mm

B(柜深)mm

H(柜高)mm

C

D

TGGD 06

600

600

2200

450

556

TGGD 06A

600

800

2200

450

756

TGGD 08

800

600

2200

650

556

TGGD 08A

800

800

2200

650

756

TGGD 10

1000

600

2200

850

556

TGGD 10A

1000

800

2200

850

756

TGGD 12

1200

800

2200

1050

756
