概述

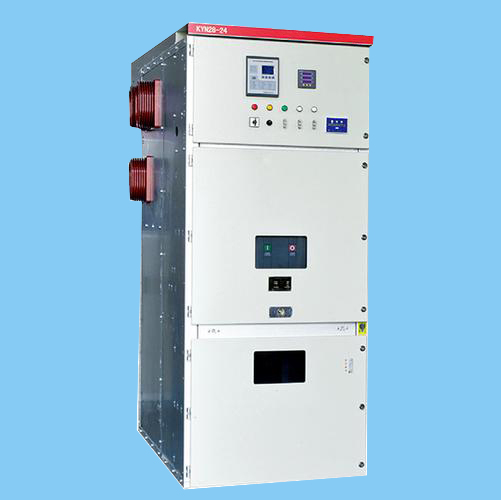

KYN□-24铠装移开式金属封闭开关设备（以下简称开关柜），系20kV三相交流50（60）Hz单母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等，实现控制、保护及监测之用。本开关柜具有防治带负荷推拉断路器手车、防止误分合断路器、防治接地开处在闭合位置时关合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的“五防”联锁功能。标准
开关柜符合GB3906（3~35kV交流金属封闭开关设备）。GB/T11022（高压开关设备和控制设备标准的共用技术要求），IEC60298（额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备），DL/T404（户内交流高压开关柜订货技术条件）等标准。
使用环境条件
1、环境温度：-15℃~+40℃。
2、海拔高度：海拔不超过1000m。
3、相对温度：日平均值不超过95%，月平均值不超过90%。
4、地震烈度：不超过8度。
5、周围环境：无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。
6、在超过GB3906规定的正常环境条件下使用时，请用户与我公司协商。
主要结构特点
1、开关柜整体由柜体和可抽式部分（手车）两部分组成，柜体选用优质冷轧钢板及高品质敷铝锌板经主要结构特点精密CNC机床加工（部分零件采用高精密激光切割机及专用模具），采用双重折边工艺成形，通过高强度螺栓、螺母、铆螺母、钢铆钉等连接而成，柜体低压室、断路器室、母线室、电缆室等单元小室之间形成有效分隔，每个单元均设有独立的压力释放通道，具备良好的泄压及通风效果，在电缆室内另外设置10X60mm的主接地母线。
2、柜体采用全组装式，结构紧凑合理，配用各种国内外主流真空断路器、电压互感器、避雷器、所变熔断器、隔离等中置式手车，相同的功能手车单元具备良好的互换性，操作及更换简单方便。
3、开关柜、手车、接地开关之间的联锁均采用强制性机械闭锁及电气联锁相结合的方式进行设计，具备完善的“五防”联锁功能，防止误操作。
4、柜体可实现靠墙安装（柜前维护）和离墙安装（柜后维护）两种方案，柜体按前后等高型结构设计。
5、断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生。
6、电缆室空间充裕、可连接多跟（根）电缆；
7、开关柜外壳防护等级为IP4X，各隔室的防护等级IP2X。

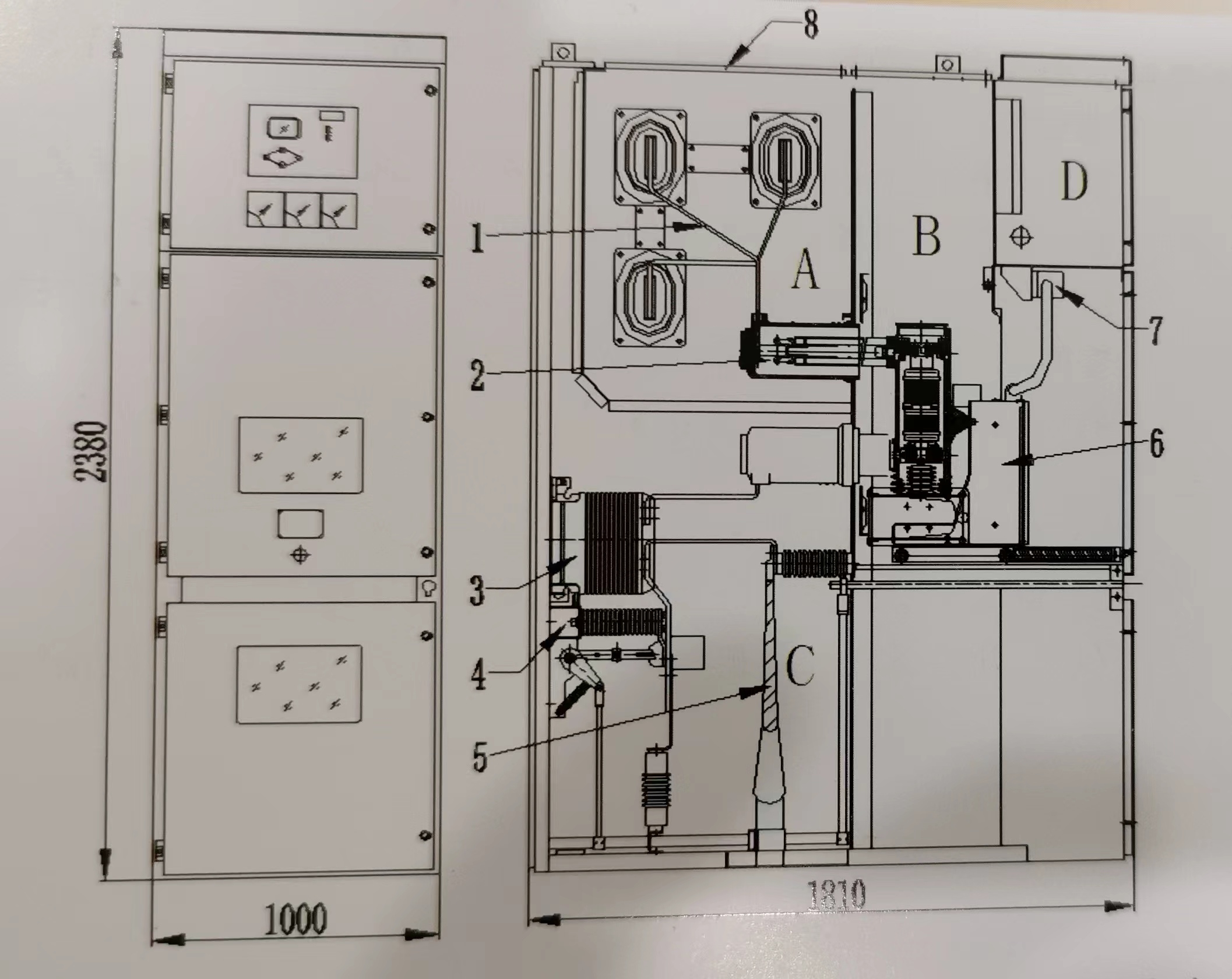

A.母线室 B.断路器室 C.电缆室 D.低压室
1.母线 2.静触头盒 3.电流互感器 4.接地开关 5.高压电缆 6.断路器 7.二次插头 8.压力释放板
